湖北通风管道加工厂为大家整理一份合理的汽车配件厂通风管道方案:

湖北通风管道加工厂为大家整理一份合理的汽车配件厂通风管道方案:

为汽车配件厂设计一份合理的通风管道方案,需要综合考虑厂房的结构、生产工艺、污染物特性以及当地气候条件等因素。以下是一个基于通用原则的通风管道设计方案:

一、设计原则

合理性:确保管道的走向合理,减少空气流动的阻力,提高通风效率。

密封性:管道连接部分应牢固且密封,防止空气泄漏,确保通风效果。

耐用性:选择高质量的管道材料,如镀锌钢板、不锈钢等,以提高管道的使用寿命和性能。

易维护性:设计时考虑管道的清洁和维护方便性,降低后期维护成本。

二、材料选择

主风管:采用镀锌钢板制作,厚度根据风管直径或长边尺寸确定,符合国家标准GB50243-2002的相关规定。镀锌钢板风管具有强度高、耐腐蚀、易加工等优点。

支风管:同样采用镀锌钢板或不锈钢制作,根据具体需求选择材料。

连接件:法兰、螺栓等连接件应选用与风管材料相匹配的材料,确保连接牢固且密封。

三、管道布局

主风管布局:沿厂房顶部或侧面布置主风管,根据生产工艺和污染物分布确定风管的走向和分支。

支风管布局:在主风管上设置支风管,将新鲜空气或排风引入或排出各个工作区域。支风管的布局应合理,避免过长或过短的管道,以减少能量损失和空气流动阻力。

弯头与三通:在管道转弯或分支处设置弯头和三通,弯头的曲率半径应符合国家标准,以减少空气流动时的涡流和噪音。

四、通风设备选择

送风机:根据厂房面积、高度和通风需求选择合适的送风机,确保送风量满足要求。送风机应安装在主风管或支风管的起点处,提供稳定的送风压力。

排风机:在需要排风的区域设置排风机,将污浊空气排出厂房。排风机的选型应考虑排风量、风压和噪音等因素。

调节阀:在风管上设置调节阀,用于调节风量和风压,以满足不同区域的通风需求。

五、控制系统

自动控制系统:采用自动控制系统对通风设备进行监控和调节,根据厂房内的空气质量、温度等参数自动调节送风机和排风机的运行状态。

手动控制系统:在必要时,可以手动控制通风设备的运行,以满足特殊需求。

六、维护与保养

定期清洁:定期对通风管道进行清洁,去除管道内的灰尘和污垢,保持管道畅通。

检查与更换:定期检查风管的连接件、法兰等部件是否松动或损坏,及时更换受损部件。

保养记录:建立完善的保养记录制度,对每次保养的时间、内容、结果等进行详细记录,以便跟踪分析设备的运行状态和性能变化。

七、案例分析

以某汽车配件厂为例,该厂房面积为5000平方米,高度为8米。根据生产工艺和污染物分布,设计了如下通风管道方案:

主风管布局:沿厂房顶部布置一条主风管,长度为100米,直径为800毫米。

支风管布局:在主风管上设置多条支风管,将新鲜空气送入各个工作区域。支风管直径为400毫米,长度为20-50米不等。

通风设备选择:选用两台送风机和两台排风机,送风机风量为15000立方米/小时,排风机风量为12000立方米/小时。

控制系统:采用自动控制系统对通风设备进行监控和调节,确保厂房内的空气质量符合要求。

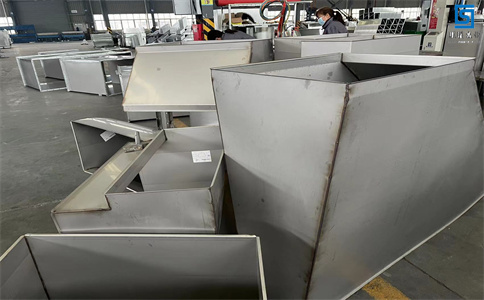

湖北通风管道加工厂为大家整理一份合理的汽车配件厂通风管道方案:(图1)

以上是湖北通风管道加工厂分享有关风管的相关知识,如果还有对风管有疑惑的朋友,可在线进行留言咨询,湖北联胜嘉业风管加工厂为你详细解答疑惑!
